芯品｜RS631B高壓固定增益儀表放大器

---

儀表放大器是模擬信號鏈領域里與模數轉換/數模轉換（ADC/DAC）相當級別的高端產品，技術門檻高、研發難度大，長期以來都只能從歐美供應商中選擇，歐美一線品牌經過持續優化升級，針對工業、電力、醫療、運動控制等市場的應用需求，逐步發展完善出來一系列型號，形成了高中低檔應用全覆蓋的產品體系。限于技術壁壘尤其是工藝上的掣肘，采用國內工藝的民用儀放產品一直都是空白

為了規避工藝上的短板，RS631B采用國內工藝設計，選擇固定增益的設計方案，將增益倍數固化在電路設計里，以避免使用厚膜電阻工藝。相比外置電阻設置增益的傳統儀表放大器，固定增益方案既能解決國產化的應用要求，也能讓用戶節省掉一顆高精度電阻。

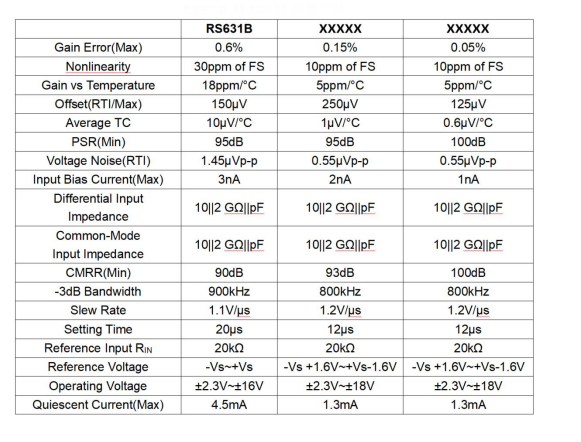

RS631B參數上主要對標AD621，其主要參數特性如下：
?內置固定增益，提供10增益倍數；
?增益誤差：0.21%，最大0.6%；
?-3dB增益帶寬:  900kHz
?壓擺率：1.1V/μs
?低輸入失調電壓：70 μV(Typ)；
?低輸入偏置電流：0.5nA；
?低噪聲：1.45μVpp；
?共模輸入電壓范圍：(V-)+0.6V ~(V+)-1.5V
?高共模抑制比CMRR 110dB；
?高電源紋波抑制比PSRR 115dB；
?低功耗：3.4mA；
?寬工作電壓范圍，±2.3V~±16V；
?擴展工業級工作溫度范圍-40°C~125°C。

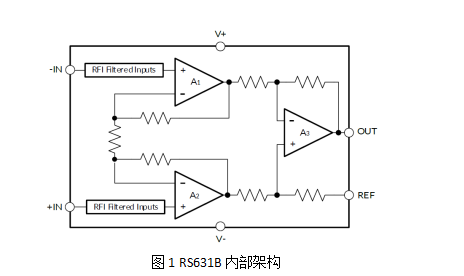

  固定增益儀表放大器內部架構上與傳統儀表放大器略有不同，下面是RS631B的內部架構：

由上圖可以看出，RS631B內部的電阻并不要求絕對精確值，只需要做到相對比例精確即可；而外置電阻設置增益的儀表放大器，內部的6顆電阻要求阻值要足夠精確，并且由于需要盡可能小的增益誤差，外部設置增益的電阻，通常都需要采用0.1%以上的高精密電阻，價格相當昂貴。

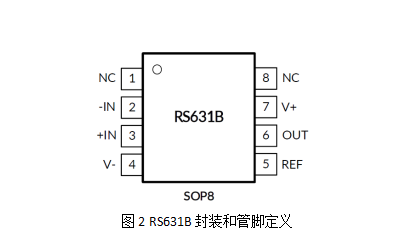

RS631B采用SOP8封裝，封裝尺寸和管腳定義與AD621兼容，歡迎各界工程師朋友索樣評測。
