負載開關主要用于電源分配和控制、電源時序控制等，并具備浪涌保護、防反向電流/電壓、過流\過溫保護、欠壓\過壓保護等功能，在電路系統設計上廣泛應用。

RS2599是一款支持最大3A持續電流的負載開關，采用DFN3x3封裝，低導通內阻和良好的熱阻系數可以確保芯片持續通過3A的電流而不觸發過溫保護。

RS2599主要參數特性如下：

? 500mA~3A可調電流

? 60mΩ 導通電阻

? 100μA靜態功耗

? 關斷耗電低至0.1μA

? 過載恢復時間1.5s

? 關斷下無反向漏電

? 快速響應時間：2μs

? 反向輸入/輸出電壓保護

? 欠壓保護

? 過熱保護

? 內置軟啟動功能

? 滿足USB接口限流要求

? 工作電壓，2.5V ~5.5V

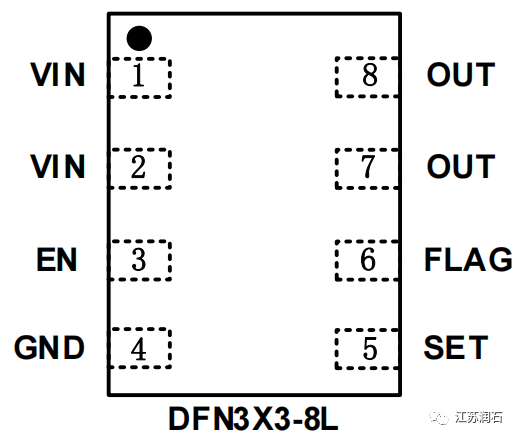

圖1 RS2599封裝和管腳排列

RS2599提供標準的DFN3x3封裝，其熱阻系數RθJA（Junction-to-ambient thermal resistance）僅為66.9°C/W。

導通電阻決定著芯片的溫升和輸入輸出損耗，比如在通過3A電流下，RS2599的最大導通阻抗為90mΩ，則芯片的最大溫升為：

 輸入輸出電壓最大損耗為 3A x 90mΩ = 0.27mV。
