沁恒微超高速模擬開關芯片
1.概述
CH482D、CH483M、CH483X、CH484M、CH481D、CH486F 是基于 RF 工藝的差分高速信號雙向模擬開 關芯片，高帶寬，低導通電阻。
CH482D 包含 2 路差分超高速信號二選一模擬開關，合計 QPDT，可以用于 USB 3.0 Super Speed、 PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port 等 2 路差分信號的二選一切換。
CH482X 功能類似 CH482D 但帶寬更高，可以用于 USB 3.1 Gen2 即 Super Speed+、PCIe Gen1/2/3、 SATA/SAS 3G/6G、Display Port 等 2 路差分信號的二選一切換。
CH484M 包含 2 路差分超高速信號四選一模擬開關，合計 QPQT，可以用于 USB 3.0 Super Speed、 PCIe Gen1/2、SATA/SAS 1.5G/3G、Display Port 等 2 路差分信號的四選一切換。
CH481D 包含 2 路差分超高速信號矩陣交換模擬開關 Exchange Switch，可以用于 USB 3.0 Super Speed、PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port 等 2 路差分信號的直通或交叉。更多路 矩陣交換開關或者中低頻信號交叉開關可參考 CH449 芯片手冊。
CH486F 包含 2 路差分高速信號四選一模擬開關，合計 QPQT，可以用于 USB 2.0 High Speed、 SATA/SAS 1.5G 等 2 路差分信號的四選一切換。DPOT 八選一開關（8:1 MUX）可參考 CH448 芯片。
CH483M 和 CH483X 在包含 CH482D 全部模塊的基礎上（簡稱 SS 超速通道），還另包含 1 路差分高 速信號二選一模擬開關（簡稱 HS 高速通道），合計 QPDT+DPDT，可以用于 USB 3.0 Super Speed & USB 2.0 High Speed、PCIe Gen1/2 & Refclk、Display Port 等 3 路差分信號的二選一切換。
2.特點
●高帶寬，SS 超速通道支持 6Gbps 差分信號，支持超速 USB 信號。
● CH482X 超速通道支持 10Gbps 差分信號，支持 USB 3.2 Gen2 信號。
● HS 高速通道支持 1.5G（4:1）或 2.5Gbps（2:1）差分信號，支持滿幅電壓模擬信號。
● HS 高速通道支持視頻信號，支持低速、全速和高速 USB 信號。
● 低導通電阻，Ron 典型值約為 4Ω。
● 低串?dāng)_，高隔離度。
● 提供全局使能引腳，多通道模擬開關統一使能、統一切換。
● SS 超速通道 ESD 支持 2KV HBM，其它通道及控制引腳 ESD 支持 4KV HBM。
● 支持額定 3.3V 電源電壓，低靜態功耗。
● 提供 QFN20-2.5X4.5、QFN42-3.5X9 和 QFN28 等封裝形式，兼容 RoHS。

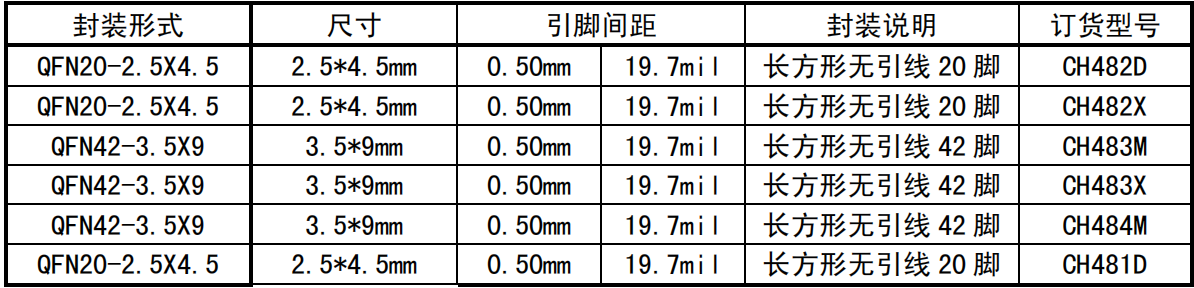

3.封裝
